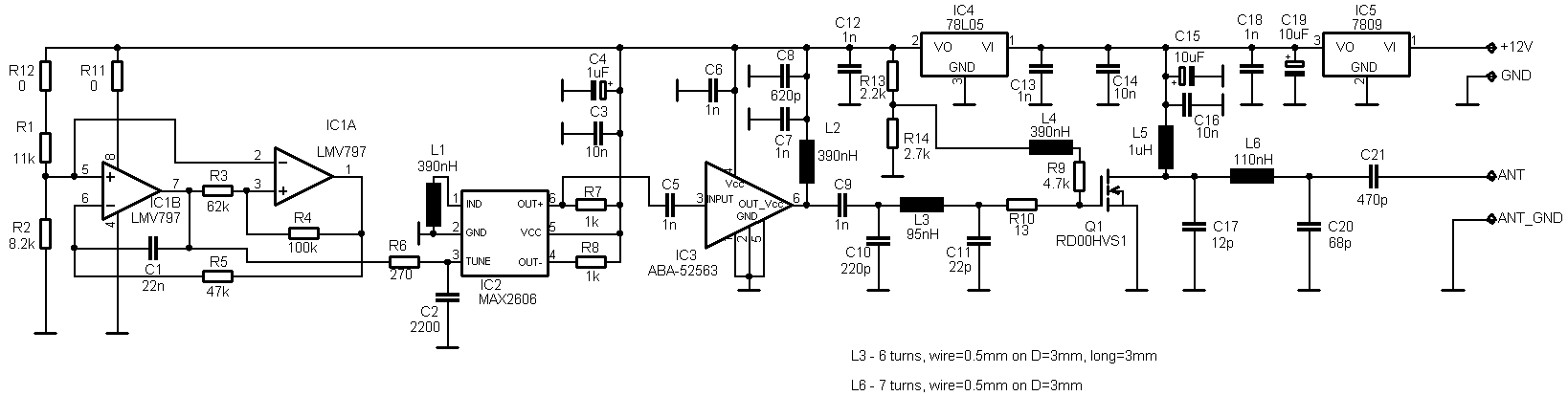

Толчком для создания данной железки явились многочисленные эксперименты с изделием ППШ-531, да и стойкое желание по вечерам иногда пребывать в тишине, а не слушать разные «сопли», которые вещают в FM диапазоне.  Идея и функционал были полностью заимствованы от ППШ-531, за что отдельная огромная благодарность автору, но от воплощения в железе остановило то что, к сожалению, очень большой разброс по параметрам оказался у КР531ГГ1, и возиться с настройкой простого устройства несколько часов это непозволительная роскошь. Итак, к делу. На микросхеме IC1 собран генератор треугольного напряжения, которым управляется ГУН на MAX2606. Изменяя соотношение резисторов R1 и R2 (при настройке можно заменить подстроечным резистором) выставляется центральная частота, а резистором R3 (также как и R1/R2 при настройке заменяется подстроечником) необходимая полоса перекрытия. Ввиду того, что у МАХ2606 довольно низкий уровень на выходе (согласно даташиту -10дБ для несимметричного подключения, а по другим источникам и вовсе -20дБ), но при этом выход 50 Ом, решил использовать готовый интегральный усилитель ABA-52563 от AVAGO с фиксированным коэфф. усиления 21дБ и сопротивлением входа/выхода также 50 Ом. Плюсом такого решения является просто согласования каскадов и к тому же низкая стоимость самого усилителя. В качестве оконечного усилителя использован низковольтный MOSFET от Mitsubishi. Согласующая цепочка на выходе рассчитана на подключение 50-омной нагрузки. Как показала практика, при правильном согласовании и выбранном смещении на данных полевиках получаются весьма эффективные и устойчивые усилители, причем с хорошим КПД. И в отличии от биполяров, нормально держут высокий КСВ по выходу, если с антенной какие то проблемы. Настройку лучше проводить покаскадно, и с наличием анализатора спектра по возможности. При указанном напряжении питания выходная мощность составила примерно 750мВт при потребляемом токе около 180мА. Операционник можно заменить на любой, который будет нормально работать при указанном на схеме напряжении питания, но он должен быть обязательно, как минимум, с rail-to-rail выходом, потому что треугольное напряжение начинает качаться практически от нулевого уровня, а с обычными операционниками такого не получить.
